Забележка: Това описание е преведено автоматично на български език.

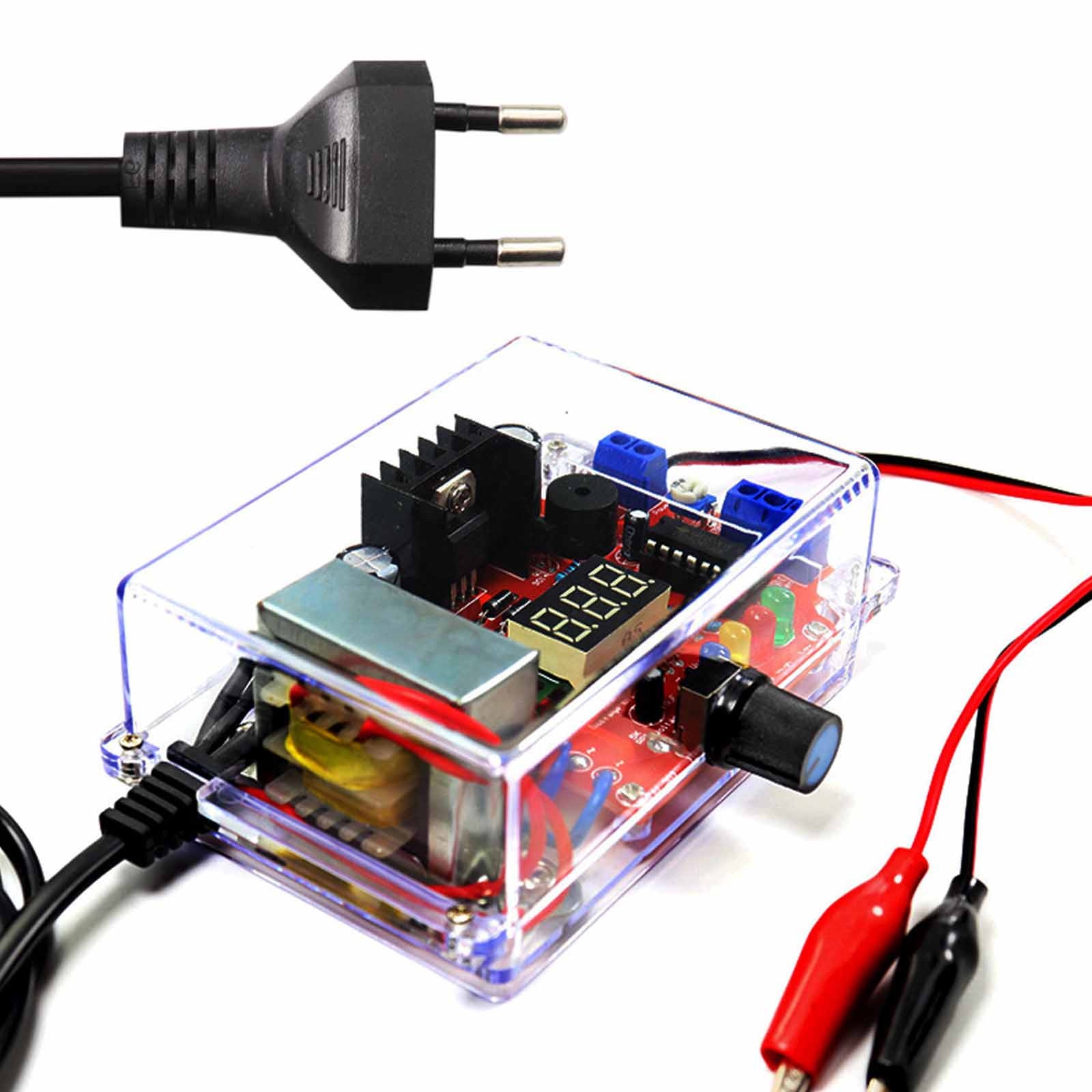

Комплект регулируем захранващ блок, SINBINTA, С дисплей, В пластмасов корпус, За всички електронни ентусиасти и хора, които искат да се научат да запояват, Пластмаса, 11.2*6.9*4cm, Многоцветен
Съдържание на пакета:
1 * Комплект регулируем захранващ блок
Спецификации
Име на продукта: Комплект регулируем захранващ блок
Тип продукт: PCB
Препоръчва се за: Хоби и Направи си сам
Ниво на трудност: Средно
Описание:
1.Описание на продукта:

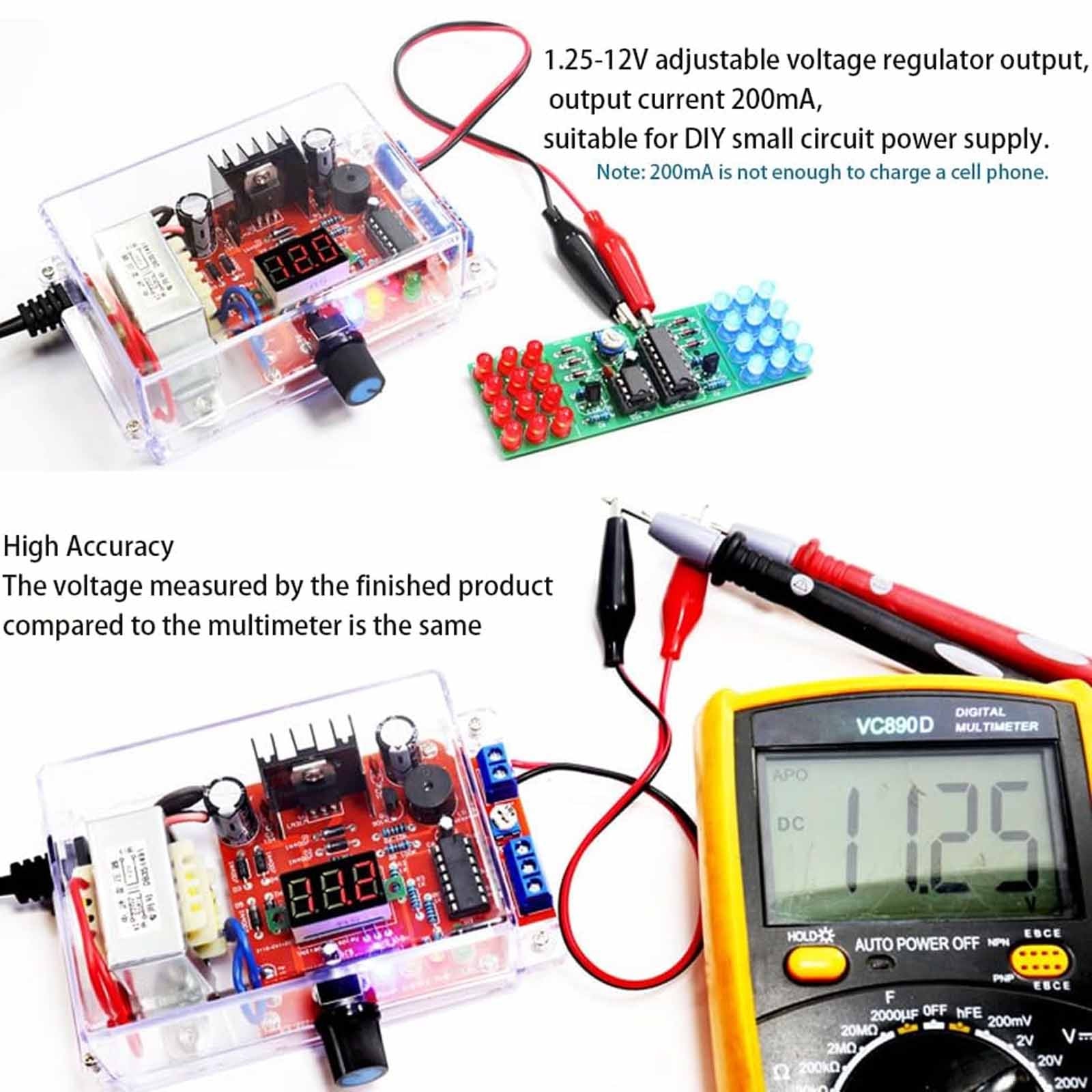

Регулируем захранващ блок, сглобен DIY комплект, входно напрежение 110V, регулируемо изходно напрежение 1.25V-12V. Подходящ за DIY електронни ентусиасти, за да учат и практикуват запояване. Може да се използва за DIY електронни захранващи блокове за малки схеми.
2.Функция на продукта: Изходен ток:
200mA, подходящ за DIY захранващи блокове за малки схеми, регулируем изход на генератор на сигнали, удобен за подаване на импулсни сигнали към експерименталната схема, логически молив за тестване на логическото ниво и зумер за тестване дали схемата е захранвана и нискочестотни сигнали.
3.Умения за запояване:
1. Първо запоявайте малки компоненти, като резистори и кондензатори. 2. Запоявайте LM317 към радиатора. 3. Запоявайте волтметъра-4. Запоявайте трансформатора-5. Фиксирайте трансформатора и платката с винтове. Папка. Необходими инструменти: електрически поялник: 30W, тинол: 0.8-1mm, пинсети, диагонални клещи.
4.Параметри на продукта:

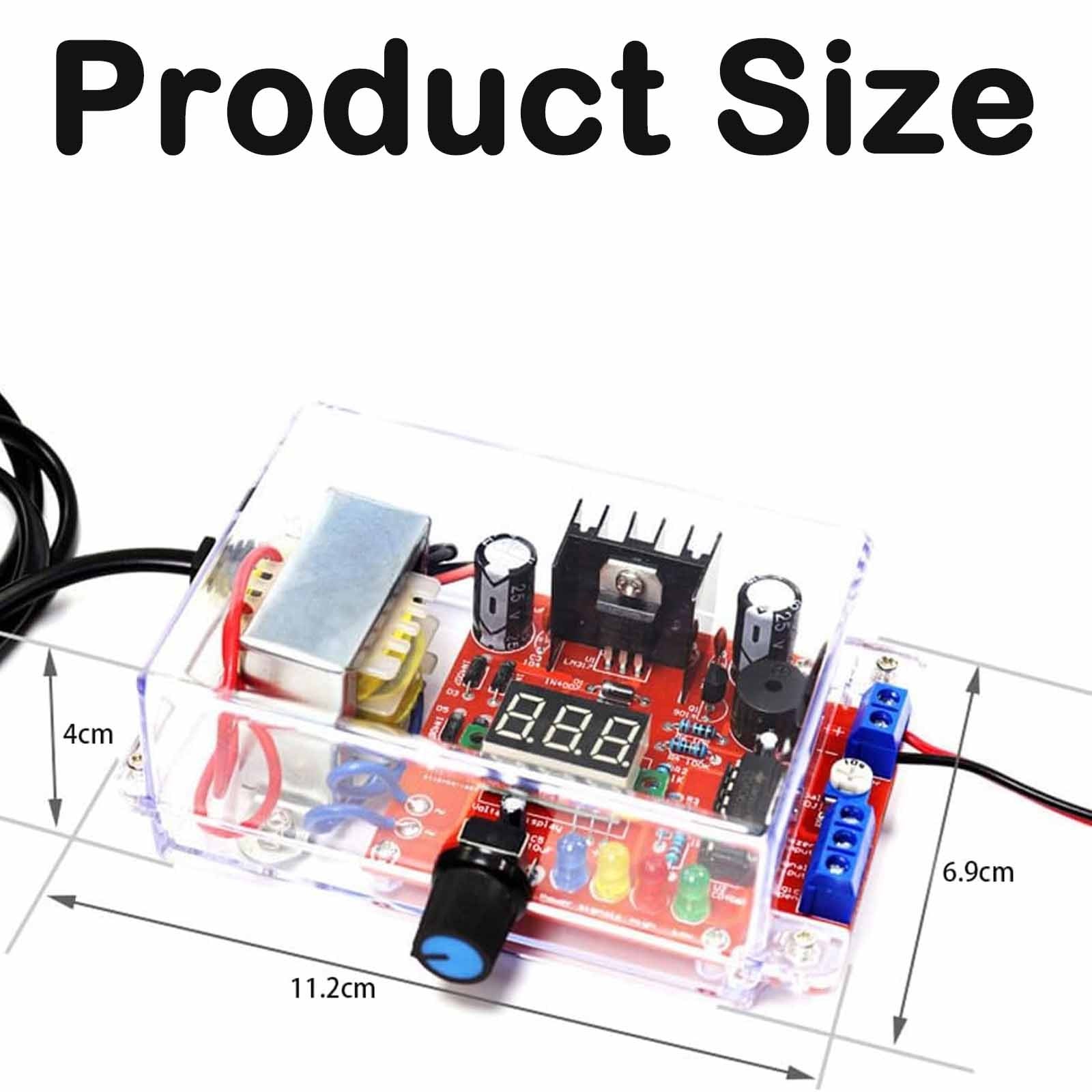

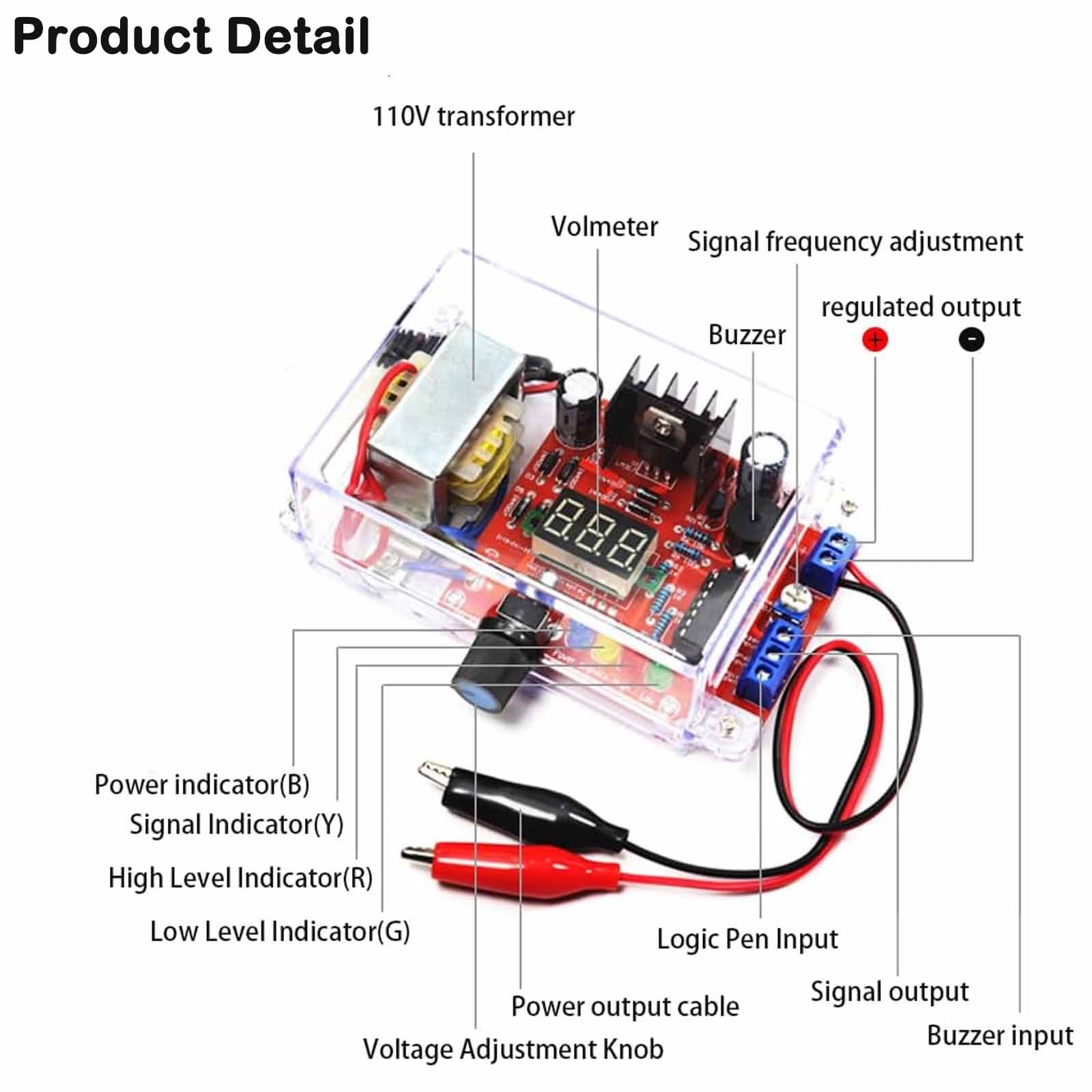

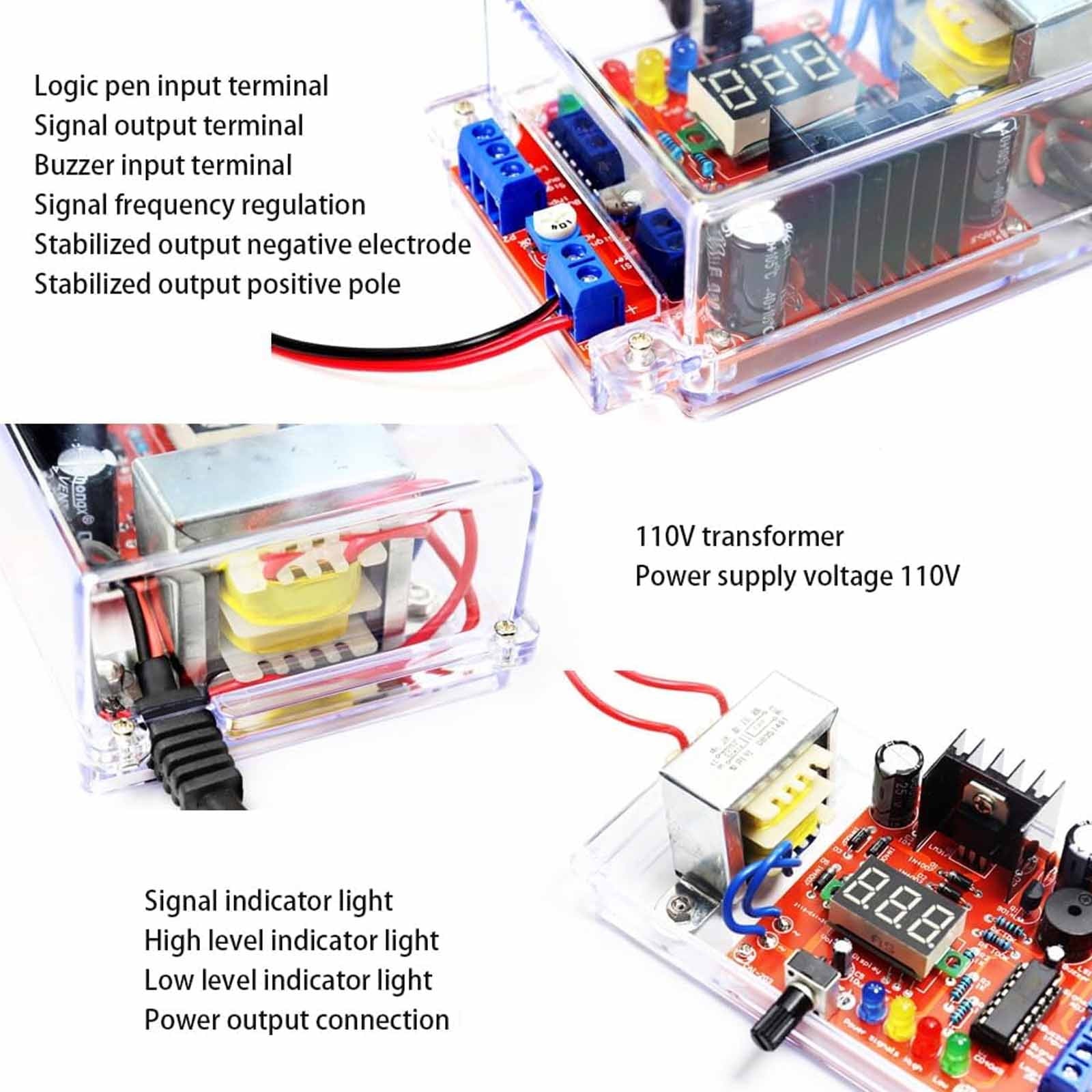

Мощност на трансформатора: 2,5 W, Размери на корпуса: 11,2 x 6,9 x 4 cm, Размери на платката: 7,2 x 6,2 cm, Тегло: 270 g. Син LED: Индикация за работа. Жълт LED: индикатор за сигнал. Червен LED: индикация за високо логическо ниво. Зелен LED: индикация за ниско логическо ниво.
5.Настройка:
1. Напрежението не е регулируемо. Проверете за късо съединение при запояването зад волтметъра; 2. Обхватът на регулиране на напрежението е малък; проверете резистора R1 за грешки. Подходящ за схеми под 200 mA. Продуктът съдържа инструкции и предлага технически насоки.
Бележки:
1. Размерите са измерени ръчно, моля, допуснете грешки от 1-3 см.
2. Цветът може да се различава леко от онлайн изображението поради настройките на цветовете на вашия монитор. Моля, вижте действителния продукт и ви благодарим за разбирането.
